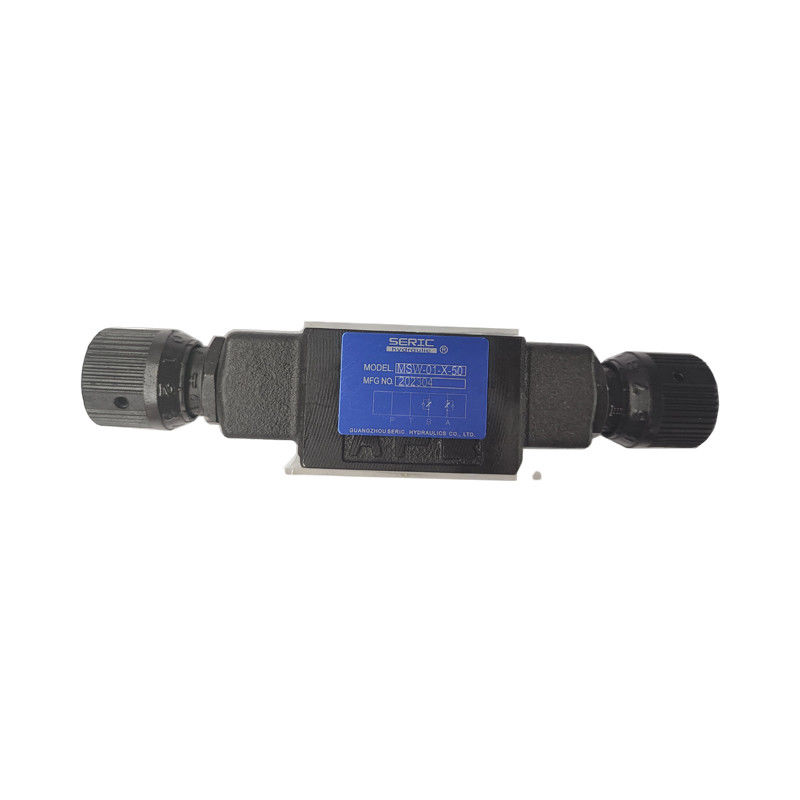

Seri 01 katup throttle dan check MSA-01 MSB-01 MSW-01
Fitur
Katup modular adalah elemen fungsional dengan yang sistem hidrolik dapat disusun dan dibangun dengan mudah dengan menumpuk mereka dengan baut pemasangan.tidak diperlukan pipa untuk pembuatan sistem hidrolik.
Seric's 01 Series Modular Valves banyak digunakan untuk menyusun sistem hidrolik untuk berbagai peralatan industri termasuk mesin alat,mesin khusus dan mesin cetakan injeksi.
Katup memiliki permukaan pemasangan standar yang sesuai dengan ISO 4401-AB-03-4-A dan ketebalan optimal untuk menumpuk.
Spesifikasi
|
Nomor Model
|
Maks. Tekanan operasi
MPa (PSI) |
Maks. aliran
L/menit (USGPM) |
| MSA-01-️- 50 |
31.5 (4570) |
60 (15.9)★ |
| MSB-01-️- 50 |
| MSW-01-️- 50 |
Pada tekanan diferensial yang rendah, aliran maksimum terbatas.
Nomor Model Penunjukan
|
F-
|
MSW |
-1 |
- X |
Y |
- 50 |
| Segel Khusus |
Nomor Seri |
Ukuran katup |
Arah Aliran ("A" Line) |
Arah Aliran ("B" Line) |
Nomor Desain |
| F: Segel khusus untuk cairan tipe fosfat ester (dihilangkan jika tidak diperlukan) |
MSA: Gas dan katup kontrol untuk A-Line |
1 |
Y:Meter-in
X:Meter-out |
― |
50 |
| MSB: Akselerator dan katup kontrol untuk B-Line |
― |
Y:Meter-in
X:Meter-out |
| MSW: katup gas dan kontrol untuk jalur A&B |
Y:Meter-in
X:Meter-out |
| X:Meter-out |
Y:Meter-in |
| Y:Meter-in |
X:Meter-out |
Instruksi
Untuk melakukan penyesuaian aliran, lepaskan sekrup pengunci untuk dial dan putar dial penyesuaian aliran searah jarum jam atau searah jarum jam.Pastikan untuk kembali mengencangkan sekrup penguncian dengan kuat setelah pengaturan laju aliran.
Karakteristik Kinerja Tipikal
Cairan hidraulik: viskositas 35 mm2/ s (164 SSU), gravitasi spesifik 0.850
Aplikasi
Sirkuit silinder penjepit untuk mesin cetakan injeksi
Urutan Operasi
MSW-01-X-50,MSW-01-Y-50
Kira-kira, massa 1,5 kg.
MSW-01-XY-50,MSW-01-YX-50
Untuk dimensi lainnya, lihat gambar "MSW-01-X/Y" di atas.
MSA-01-X-50,MSA-01-Y-50
Kira-kira, massa 1,3 kg (2,9 lb)
MSB-01-X-50, MSB-01-Y-50
Kira-kira, beratnya 1,3 kg.
Untuk dimensi lainnya, lihat gambar "MSW-01" di atas.
