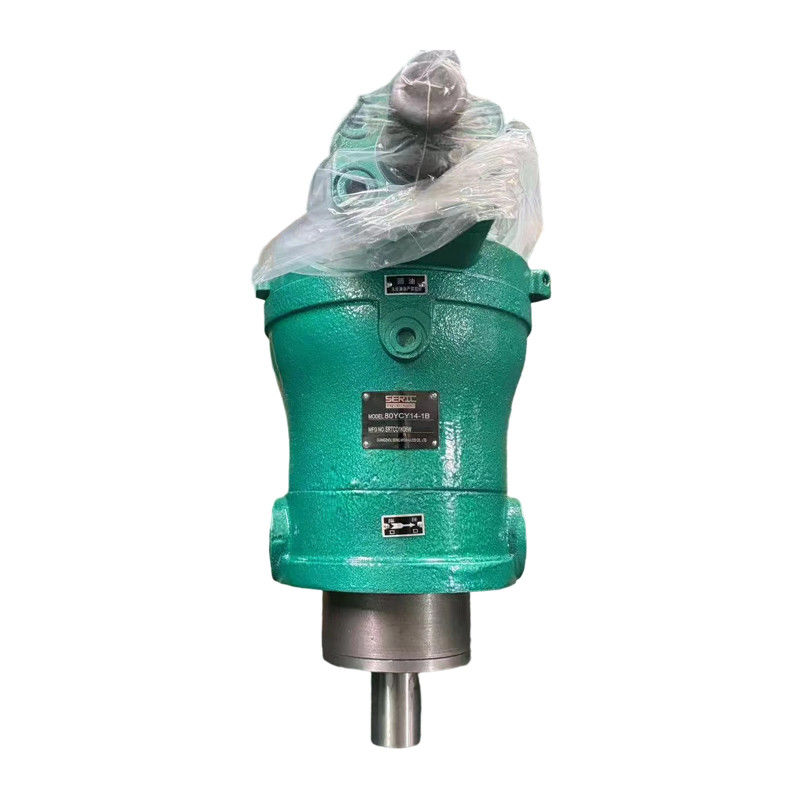

Bombas de Pistão Axial da Série CY 25YCY14 40YCY14 63YCY14 80YCY14
Características
Estrutura
As séries CY são bombas de pistão axial, distribuindo óleo através de uma placa de válvula com um bloco de cilindro rotativo.
Vantagens
Apresentando estruturas de equilíbrio hidrostático, são simples, compactas, eficientes, duradouras, leves e possuem forte auto-ferragem.
Aplicações
Adequadas para máquinas-ferramentas, forjamento, metalurgia, engenharia, mineração e outros sistemas hidráulicos.
Versatilidade
Podem ser usadas como motores hidráulicos, alterando a placa de distribuição de óleo do motor.
Designação do Número do Modelo
| |
|
C |
Y |
14 |
1 |
B |
|
| Cilindradas nominais 1.25, 2.5, 5, 10, 16, 25, 32, 40, 63, 80, 100, 160, 250, 400ml/r |
M: Cilindrada fixa
S: Cilindrada variável manual
Y: Cilindrada variável com compensação de pressão
MY: Cilindrada variável nominal fixa
B: Cilindrada variável proporcional eletro-hidráulica
P: Cilindrada variável de pressão constante
C: Cilindrada variável do motor (servo)
D: Cilindrada variável elétrica |
Classe de pressão C representa 31.5MPa |
Y: Bomba
M: Motor |
Bomba (motor) de pistão axial rotativo do cilindro |
Tipo de código de estrutura 1 |
Código de melhoria técnica: B
G: Tipo de aceleração 160, 250CY a 1500r/min |
Direção de rotação (visto da extremidade do eixo):
Sem marca: Bomba de rotação para frente (horário)
F: Bomba de rotação reversa (anti-horário) |
Exemplo: 160YCY14-1G
Representação: Uma bomba de pistão axial de alta velocidade, rotativa do cilindro, com compensação de pressão e cilindrada variável, com uma cilindrada de 160 ml/rev e uma pressão nominal de 31.5MPa. (ou seja, a vazão nominal é de 160L/min a 1000r/min)
Especificações
Tamanhos de diâmetro de porta de tubo ou conexão de tubo recomendados (Não intercambiáveis)
| Modelo |
Entrada (Diâmetro Interno) |
Saída (Diâmetro Interno) |
Porta de Drenagem (Diâmetro Interno) |
| 1.5CY14-1B |
≥ Φ13 |
≥ Φ10 |
≥ Φ8 |
| 2.5CY14-1B |
≥ Φ13 |
≥ Φ10 |
≥ Φ8 |
| 5CY14-1B |
≥ Φ13 |
≥ Φ13 |
≥ Φ8 |
| 10CY14-1B |
≥ Φ16 |
≥ Φ13 |
≥ Φ10 |
| 16CY14-1B |
≥ Φ16 |
≥ Φ13 |
≥ Φ10 |
| 25CY14-1B |
≥ Φ24 |
≥ Φ24 |
≥ Φ10 |
| 32CY14-1B |
≥ Φ32 |
≥ Φ32 |
≥ Φ15 |
| 40CY14-1B |
≥ Φ32 |
≥ Φ32 |
≥ Φ15 |
| 63CY14-1B |
≥ Φ32 |
≥ Φ32 |
≥ Φ15 |
| 80CY14-1B |
≥ Φ38 |
≥ Φ34 |
≥ Φ15 |
| 100CY14-1B |
≥ Φ38 |
≥ Φ34 |
≥ Φ18 |
| 160CY14-1B |
≥ Φ55 |
≥ Φ42 |
≥ Φ18 |
| 250CY14-1B |
≥ Φ64 |
≥ Φ50 |
≥ Φ20 |
| 400CY14-1B |
≥ Φ66 |
≥ Φ55 |
≥ Φ20 |
Nota: O diâmetro interno da porta de drenagem não deve ser limitado pelo tamanho da conexão roscada e deve atender aos requisitos desta tabela o máximo possível.
